7 - Contrôleur brushless et ventilation (150 ampères)

Message  Christian le Ven 2 Sep 2011 - 13:07

Le contrôleur brushless
Le contrôleur (appelé ESC sur les forums en anglais) doit être surdimensionné par rapport à la puissance maximale du moteur pour ne pas chauffer ou griller et permettre de fortes accélérations.

Le contrôleur utilisé ici : 150 A (photo : site du fabricant)

Disponible ici controleur 150A

La fiche technique du contrôleur :


Ce contrôleur supporte un courant de 150A en continu et des "burst" de 180A, pour une tension de 2 à 6 cellules Li-Po, donc 24 volts comme chaque moteur (alimenté par 6 cellules LiPo).

Il s'agit de contrôleur brushless (pour moteur à 3 phases, avec 1 alimentation (+ -) et trois autres fils de phases (A B C).

Tout petit 55x60x40 mm et léger (150g), avec une grille de refroidissement et un petit ventilateur très silencieux monté dessus.




Il gère de façon linéaire l'accélération et le freinage ABS (puissant).

Sécurité du contrôleur
Ce modèle comporte de multiples protections : en cas de surchauffe, de moteur bloqué, de perte de signal, de tension de batterie trop faible. cheers . Donc il protège la batterie et les moteurs aussi.
Des diodes signalent la tension trop basse (rouge), la surchauffe du moteur (orange).

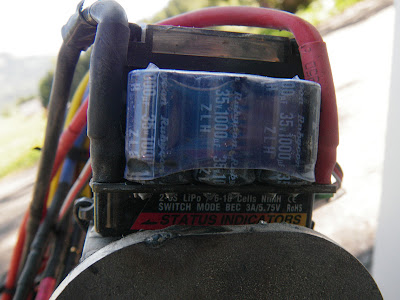

Les fils d'alimentation (rouge et noir), et les diodes verte/rouge indicateurs de bon fonctionnement


2 petits interrupteurs mettent les contrôleurs en route avec leurs ventilateurs respectifs (avec un bip-bip et des diodes de contrôle).

Ajout de 2 ferrites anti-parasites sur les fils de commande :


Ce contrôleur encaisse sans broncher un débranchement de la batterie en marche (testé plusieurs fois). Very Happy
Par contre je ne sais pas s'il existe en version 36V (dommage, car les moteurs supportent jusqu'à 37V).
Il est facilement programmable pour le personnaliser à son goût.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  teeb le Jeu 23 Fév 2012 - 22:04

Eh christian t'as choisi quoi toi comme reglages pour tes controleurs ?

teeb

Messages : 28
Date d'inscription : 30/08/2011

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  teeb le Lun 27 Fév 2012 - 21:32

Ou les autre hein si vous avez des suggestion ou pour qu'on compare no réglages de manière a trouver la board parfaite !

teeb

Messages : 28
Date d'inscription : 30/08/2011

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  willoz le Sam 3 Mar 2012 - 7:47

moi pour l'instant cut off a 3,2V par securité pour l'accus. demarage soft,frein 60%,pas de frein moteur,timing normal,pas de limitation de couple... mais celon ta config ça ne sera peut etre pas top sur une autre board
avatar
willoz

Messages : 92
Date d'inscription : 13/02/2012

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  syntaxeror le Mer 18 Juil 2012 - 22:28

bébé en mountainboard, mais le modélisme je connais un peu LOL
un p'tit conseil vous pouvez supprimer l'inter des ESC, c'est un risque de panne et de fils en moins
enfin... en compet voiture RC ils étaient toujours retiré.
avatar
syntaxeror

Messages : 50
Date d'inscription : 17/07/2012

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  esporgi le Ven 5 Sep 2014 - 13:10

Salut Christian ! Smile

je voulais savoir si l'ESC hobbyking 150A que tu montres peut-être utilisé avec ce moteur http://www.hobbyking.com/hobbyking/store/__23521__NTM_Prop_Drive_50_60_Series_380KV_2665W.html ?
Car ils disent que cet ES ne peuvent être utilisé qu'avec des moteur à deux pôles Suspect

Merci
avatar
esporgi

Localisation : Belgique / Bruxelles
Messages : 65
Date d'inscription : 26/08/2014
Age : 21

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Christian le Ven 5 Sep 2014 - 14:23

Oui ça marche, c'est bien un moteur triphasé (3 fils).
Le nombre de pôles c'est le nombre de paires d'aimants (ici, 2x7).

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  esporgi le Ven 5 Sep 2014 - 19:53

Christian a écrit:Oui ça marche, c'est bien un moteur triphasé (3 fils).
Le nombre de pôles c'est le nombre de paires d'aimants (ici, 2x7).

Merci Christian ! Smile
avatar
esporgi

Localisation : Belgique / Bruxelles
Messages : 65
Date d'inscription : 26/08/2014
Age : 21

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 15:44

Salut Christian ,
J'ai reçu mon matos aujourd'hui dont l'ESC et j'ai une question ...
Il faut souder les fils sur celui-ci ( 3 moteur et 2 accu ) ????

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  okp le Mar 4 Nov 2014 - 15:47

mets des connecteurs partout , ESC/Moteur et ESC/Lipos.

okp

Messages : 466
Date d'inscription : 29/09/2014

http://fun.gamani.org

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 15:54

Oui bien sur mais on doit souder direct sur ECS ? Les plots dorés qui sortent de celui ci ne s'enlèvent pas ( pour souder ? )?

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  cenek le Mar 4 Nov 2014 - 18:54

Mérinos a écrit:Salut Christian ,
J'ai reçu mon matos aujourd'hui dont l'ESC et j'ai une question ...
Il faut souder les fils sur celui-ci ( 3 moteur et 2 accu ) ????

3 moteurs, tu nous fais un truc bizarre pour la rubrique ovnis????

_________________
kitesk8 et e-ride-earth team

e-epsilon 6S
Crazy cart
avatar
cenek
Modérateur
Modérateur

Localisation : loire atlantique
Messages : 3272
Date d'inscription : 06/10/2010
Age : 38

http://www.kitesk8.com

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 21:20

Noooonnnnn 3 fils moteur et 2 fils alim .....

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Christian le Mar 4 Nov 2014 - 21:22

Les connecteurs dorés sur l'ESC sont des prises femelles. Donc prévus pour recevoir des prises mâles de même diamètre, pas des soudures.
Les contacts dorés sont excellents, aucun risque de mauvais contact à ce niveau.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 21:24

Non ça ressemble pas a des fiches femelles ....

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 21:31

Mais je sais pas te mettre une photo

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 22:20

Embarassed


Dernière édition par Mérinos le Mar 4 Nov 2014 - 22:58, édité 1 fois

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 22:47

" />

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 22:48

" />

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Christian le Mar 4 Nov 2014 - 22:58

Là, tu soudes.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Mérinos le Mar 4 Nov 2014 - 23:00

merci Christian !!!

Mérinos

Messages : 35
Date d'inscription : 10/09/2014

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  malouin le Mer 5 Nov 2014 - 9:16

Avant de souder mets de la gaine thermoretractable sur tes fils de façon à recouvrir les cosses...

_________________
e nosno downhill (une copie de celui de Christian et transmis au président)
airwheel x3, gotway 18 Msuper2
Crazy cart
E trott
avatar
malouin
Modérateur
Modérateur

Localisation : St Malo De Guersac
Messages : 1415
Date d'inscription : 28/11/2012
Age : 37

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  c-clymax le Jeu 28 Mai 2015 - 9:14

Bonjour,

une petite question sur le contrôleur présenté et monté par Christian, mais avant tout un grand merci (un de plus je suppose) pour ce mega tuto ! Je ne me lance pas sur un E-mountainboard (pour ca j'ai mes kite) mais meme pour un long board ce tuto est magique !

Ma question: j'envisage un longboard symétrique (twintip pas d'avant pas d'arrière). Est-ce que le controleur HK150 permet de rouler dans les 2 sens ? dans ce cas, garde-t-il son frein ?

Je sais ça fait 2 questions mais quand on aime on ne compte pas!

Bon ride.

c-clymax

Messages : 86
Date d'inscription : 18/04/2015

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  Christian le Jeu 28 Mai 2015 - 10:03

Merci
Oui c'est bidirectionnel et avec frein réglable, mais on change le sens à l'arrêt avec le petit programmateur.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 7 - Contrôleur brushless et ventilation (150 ampères)

Message  c-clymax le Jeu 28 Mai 2015 - 14:20

Merci pour le renseignement,

Il me faut faire de progrès en longboard parce que la phase 2 de la manœuvre risque d'être difficile:
1 avancer dans un sens
2 Slide magistral tout en reprogramment l'esc ( et en le redémarrant si necessaire)
3 reprise du roulage dans l'autre sens.
Laughing
... je me posai la question (sur le fil embryonnaire de mon projet: la maxboard... Very Happy ) de l'utilité d'un arduino entre le recepteur et l'esc...Envoyer un flux de données (pour modifier la prog de l'esc à la volée) l'arduino y sait faire!!! Twisted Evil C'est pas gagné mais cela mérite des essais...je me le note pour plus tard (quand j'aurai déjà une planche fonctionnelle)

c-clymax

Messages : 86
Date d'inscription : 18/04/2015

Revenir en haut Aller en bas
