10 - La télécommande sans fil du mountainboard électrique

Message  Christian le Ven 2 Sep 2011 - 13:59

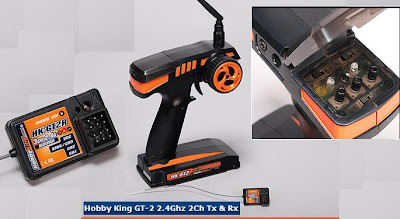

Télécommande HK-GT2
La télécommande 2.4 Ghz (photos: site du constructeur) et le récepteur wifi utilisés ici:

Disponible ici HK-GT2

Utilisation
C'est du sans-fil comme sur les skates EVO-800, mais avec une plus longue portée (le MTB peut être piloté de loin Laughing !) et avec en plus un anti-brouillage de fréquence Idea .
La gâchette relâchée correspond au point neutre, avec arrêt simultané des 2 moteurs.

Une arme de destruction massive Laughing :


qui permet d'accélérer (et de freiner aussi, Embarassed ...)



Le binding
La télécommande fonctionne dans la bande de fréquences Wifi 2.4 GHz (exactement comme pour les bons modèles réduits de voitures et avions radiocommandés).
Elle est "associée" à un récepteur bien précis (un bouton "bind" permet de faire cette association, qui reste mémorisée) donc pas de risques d'interférences avec d'autres télécommandes ou d'autres récepteurs proches utilisant la même technologie.


Télécommande 2.4 Ghz (sans brouillage)



Deux canaux
Elle dispose de 2 canaux avec servo-reversing (commande proportionnelle et inversion).
Un seul canal est utilisé ici, celui de la gâchette de vitesse.

- Canal 1 =T (throttle), la manette des gaz, servant au réglage de puissance et de freinage dans l'autre sens.
La gâchette serrée correspond ici au freinage (si on a le réflexe de se crisper sur le bouton pendant la chute...) et poussée vers l'avant pour avancer. Le moteur est très silencieux (même avec la transmission par chaîne) donc c'est un peu déconcertant au début... Shocked

- Canal 2 =S (steering), la direction gauche/droite (si on a des roues orientables par télécommande Laughing alien ), canal non utilisé ici.
Le MTB se pilote classiquement avec les trucks en penchant le plateau pour orienter les roues ou par dérapages.

Divers
Alimentation par 8 piles AA, en 12v (placées dans le socle).


2 diodes verte (power) et rouge (full flow) indiquent le bon fonctionnement.


Bonne prise en main, ergonomique, plus encombrant que la télécommande de l'Evo 800 mais on peut éventuellement la démonter, la re-conditionner pour ne garder que la partie utile. Et elle coûte 5 fois moins cher.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Reconditionner la télécommande en moins gros

Message  Christian le Ven 23 Mar 2012 - 22:25

Cette télécommande HK est relativement volumineuse, et peut "ramasser" en cas de chûte .
Je suggérais donc de la reconditionner en format plus petit, certains l'ont fait :

Il faut démonter le boitier en plastique noir, récupérer la partie électronique et la gâchette, supprimer les 8 piles AA qui prennent de la place (dans la base de la télécommande) et les remplacer par un petit accu rechargeable compact 12v
L'antenne est montée à l'horizontale.

Le contenu utile de la télécommande

Une fois remonté :


Source papo2110 : radio mod sur le forum endless-sphere

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  willoz le Ven 23 Mar 2012 - 23:02

C'est bien a ce genre de montage que je pensait mais l'electronique et le lipo pas pas protegé ça craint quand même en cas de chute si il y a court circuit il y a des gros risque de brulure voir d'explosion.L'electronique peut etre noyer dans la résine et pour le lipo il faut faire un cache
avatar
willoz

Messages : 92
Date d'inscription : 13/02/2012

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Christian le Sam 24 Mar 2012 - 6:51

Oui bien sûr, sur cette photo c'est sans cache pour qu'on voit ce qu'il y a dedans.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  willoz le Sam 24 Mar 2012 - 8:01

Tu me rassure.Je serai curieux de voir avec les caches et comment ils sont fait
avatar
willoz

Messages : 92
Date d'inscription : 13/02/2012

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Christian le Mar 27 Mar 2012 - 11:29

Avec l'habillage autour

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  willoz le Mar 27 Mar 2012 - 18:33

Merci pour la tof.Les potars sont encore trop exposé a mon avis mais niveau compacité c'est top.J'ai acheté une autre commande donc j'essaierais avec l'ancienne
avatar
willoz

Messages : 92
Date d'inscription : 13/02/2012

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  cenek le Mar 27 Mar 2012 - 18:43

et avec une télécommande evo ca marche??? Parce que pour le coup, elles sont compactes et très résistantes aux chocs (nombreux tests à l'appui Twisted Evil )

_________________
kitesk8 et e-ride-earth team

e-epsilon 6S
Crazy cart
avatar
cenek
Modérateur
Modérateur

Localisation : loire atlantique
Messages : 3272
Date d'inscription : 06/10/2010
Age : 38

http://www.kitesk8.com

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  toma le Mer 28 Mar 2012 - 6:43

j'ai quelques coques de telec evo dans le garage......je les ammenerais au rasso!!
avatar
toma

Localisation : trignac
Messages : 1913
Date d'inscription : 05/09/2010
Age : 44

http://www.kitesk8.com/index.php5

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Invité le Mer 28 Mar 2012 - 8:57

je pense quand decoupant la cross de la telecommande et en le greffant sur la telecommande de la photo ca pourrai bien le faire Wink

Invité
Invité


Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  cenek le Mer 28 Mar 2012 - 19:02

et une télécommande d'évo directe, elles sont aussi en 2.4h, non??? riderpaca toi qui en a déja une, tu n'aurai pas besoin d'une nouvelle???

_________________
kitesk8 et e-ride-earth team

e-epsilon 6S
Crazy cart
avatar
cenek
Modérateur
Modérateur

Localisation : loire atlantique
Messages : 3272
Date d'inscription : 06/10/2010
Age : 38

http://www.kitesk8.com

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Christian le Mer 28 Mar 2012 - 19:14

Je ne pense pas que ça marche. La même télécommande Evo peut commander indifféremment plusieurs skates proches.
Les télécommandes de modélisme sont associées à leur récepteur (pour le pas faire de brouillage).

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  toma le Jeu 29 Mar 2012 - 21:31

cenek a écrit:et une télécommande d'évo directe, elles sont aussi en 2.4h, non??? riderpaca toi qui en a déja une, tu n'aurai pas besoin d'une nouvelle???

bah non elle sont pas en 2.4 machin truc.....c'est la meme frequence ou blutooth ou wifi ou....pour tous alors que le 2.4 choisi des frequences non utilisées!!
avatar
toma

Localisation : trignac
Messages : 1913
Date d'inscription : 05/09/2010
Age : 44

http://www.kitesk8.com/index.php5

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Christian le Jeu 29 Mar 2012 - 22:19

Les radio-commandes de modélisme de type 2.4 GHz utilisent la bande de fréquences "ISM" de 2.4000 à 2.4835 GHz avec différentes astuces selon les marques : recherche automatique d'un canal libre, saut de fréquence en cas de brouillage, et codage des données...donc plusieurs canaux séparés, sans brouillage entre des skates proches (ou même lointains).

La notice technique de ma télécommande explique que le "binding" est fait en usine (le récepteur est pré-réglé sur le bon code de la télécommande) et aussi... comment le changer pour utiliser une autre combinaison de télécommande / récepteur Idea

Les EVO fonctionnent avec des télécommandes Wifi, mais tous sur le même canal, avec l'astuce d'une faible puissance d'émission pour ne pas se brouiller entre voisins. (très courte portée).

J'ai vérifié, et surprise : le Wifi utilise cette même plage de fréquence 2.4 GHz, il y a peut être une piste à creuser pour la compatibilité...

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  toma le Ven 30 Mar 2012 - 14:20

ca sent la mission pour super lycos..... lol!
avatar
toma

Localisation : trignac
Messages : 1913
Date d'inscription : 05/09/2010
Age : 44

http://www.kitesk8.com/index.php5

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  cenek le Ven 30 Mar 2012 - 19:12

c'est ce qu'il y a de plus performant et résistant chez evo: SA TELECOMMANDE....le reste peut casser (mais résiste surper bien, par rapport à ce qu'on leur met), mais la télécommade c'est vraiment du sur............alors si vos bêtes de course peuvent en profiter..allez y!!!!!!!!!!!!!

_________________
kitesk8 et e-ride-earth team

e-epsilon 6S
Crazy cart
avatar
cenek
Modérateur
Modérateur

Localisation : loire atlantique
Messages : 3272
Date d'inscription : 06/10/2010
Age : 38

http://www.kitesk8.com

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Darimen le Jeu 7 Mar 2013 - 22:39

Salut tous le monde Smile
J'ai un pokito soucis avec ma télécommande :s..
La led verte due au bon fonctionnement ne s'allume plus.. donc en gros la télécommande ne capte plus le récepteur j'ai l’impression, ci quelqu'un a une idée .. ?
Merci Smile
avatar
Darimen

Messages : 46
Date d'inscription : 15/04/2012

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Darimen le Dim 10 Mar 2013 - 12:55

Non ? Personne ? :/
avatar
Darimen

Messages : 46
Date d'inscription : 15/04/2012

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Darimen le Dim 10 Mar 2013 - 22:45

Merci a Raoul pour l'info, tout bêtement il fallait changer les piles. Je pensais que le voyant rouge consistait a nous dire ci les piles n'était pas mortes, mais tout comte fait non pas vraiment.
avatar
Darimen

Messages : 46
Date d'inscription : 15/04/2012

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  Christian le Dim 10 Mar 2013 - 23:34

Normalement ça commence par clignoter pour te prévenir avant que les piles soient bonnes à changer.

_________________
Christian Very Happy fana de kite-MTB et e-MTB

- Dirtsurfer électrique Flexideck DH 20"  36V 800 W
- TUTORIEL de montage d'un mountainboard électrique e-noSno brushless 2 x 2400W 24V lithium
avatar
Christian
Modérateur
Modérateur

Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 51

Revenir en haut Aller en bas

Re: 10 - La télécommande sans fil du mountainboard électrique

Message  stefang7 le Sam 13 Déc 2014 - 21:47



Vraiment pas con ! cheers

je vais voir si je vais pas utiliser l'imprimante 3 D d'un ami pour faire la même chose Very Happy

stefang7

Messages : 9
Date d'inscription : 10/12/2014
