"TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Page 1 sur 1 • Partagez
"TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Salut et bonnes années à tous.
ATTENTION ! Ce tutoriel n'est pas sans risques. Ni moi, ni E-Ride Earth ne pourront être tenus responsables en cas de problème.
Soyer indulgent ceci est mon premier tuto !
A la demande de Cervantes et de Ch’Raoul je viens proposer un petit tuto expliquant comment connecter une batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet préférer équiper de contrôleur et moteur 36 volt.
Elles sont très pratique pour les petite sortie au bord de mer car très légère moins de 2 kilo, 4 à 5 kilomètre d’autonomie et interchangeable comme une batterie de visseuse.
Dire qu’une seul suffit non !! Toujours en avoir une autre dans la poche pour pouvoir faire le retour.
Un cross 800 passe à 18 kilo contre 13 kilo pour un 600.
Le prix !!! Conter 150 euro la batterie plus chargeur si vous avez la carte casto c’est 10% en moins.
Je trouve que ce n’est pas excessif pour du lithium les 12 AMP chez evo c’est 669 euro sans chargeur ; là on est à 450 euro en équivalence avec 3 chargeur.
En ce qui s’agit de la fiabilité je les utilise sur tous mes engins depuis 1 ans j’ai jamais eu de problème.
J’en ai démonté une et à ma grande surprise les cellules lithium sont de marque Samsung.
Bref passons au tuto.

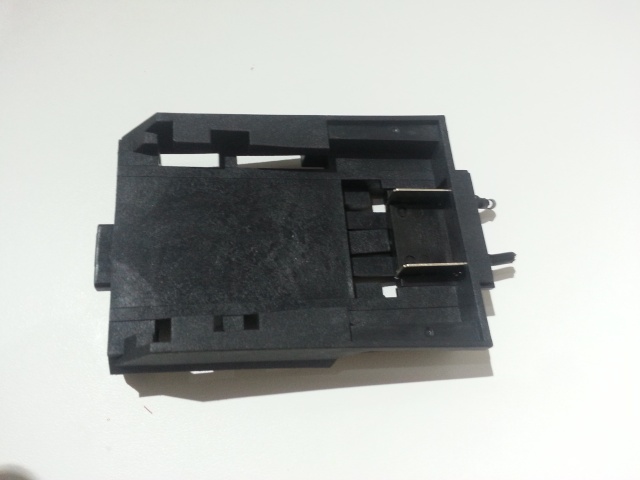

J’ai récupérer un socle de batterie sur une tronçonneuse de la marque MAC ALLISTER auquel j’ai soudé la broche en T d'origine et un fusible.
Puis j’ai fait 3 trous sur le support au quel j’ai fixé sur la borde.
Bien prévoir la longueur de câble désiré suivant ou on fixe le socle.
« ATENTION » caresser sa borde avec ces mains les bosses que l’on sent et les reliefs sont les câbles de liaison entre le contrôleur et le récepteur.
Donc éviter de mettre des vissée a ces endroit sinon bobo et réparation de fortune oblige.
Bien faire gaffe à la batterie chez casto car il vende des 1,2 AMP et des 4 AMP 36 volts avec le chargeur bien sûr.
Donc ne pas se tromper c'est la 4amp qui nous intéresse.
Elle se trouve à l’électro portatifs au jardinage.
Sur la borde de mon beau-frère on la installer à côté du bloc batterie plomb pour pouvoir utiliser les deux.
Dans ce cas-là il y a juste à brancher la broche en T qui nous intéresse.
Rien de bien compliqué en soit.
Le plus dur est de trouver un support pour la batterie.
ET dans le cas où on n’a pas de tronçonneuse sous la main comme mois.
Et bien ont acheté deux batterie.
Comme ça on récupère le deuxième chargeur pour fabrique un support que l’on va installer sur la bord et c’est là que commence ce tuto.
Matériel :
(Du fait qu’il me reste plus qu’un chargeur sous la main je vais essayer de vous expliquer sans casser le miens)
Une broche en T à récupérer sur son bloc batterie d’origine ou à acheter dans un magasin de composant électronique.
De la gaine thermo rétractable pour protéger la soudure on en trouve dans tous les magasins de bricolage.
Un cutteur.
Une lame de scie à meto.
De l’étain avec un faire à souder.
Du câble souple en 6 carre on en trouve aussi dans tous les magasins de bricolage ou les câbles du bloc batterie d’origine.
Un porte fusible à récupérer sur son bloc batterie ou à acheter.
Et deux batterie MAC ALLISTER 36 volts 4amp avec chargeur que l’on acheté chez casto.
Le but dans ce tuto et de crée un emplacement sur le bloc chargeur pour rajouter une broche qui à l’ origine n’existe pas.
1 démonter les 4 visse à l’arrière du chargeur ouvrir le chargeur
2 couper les câble qui relie la partie basse et haute du chargeur.
3 déposer le cache gris de la partie haut qui est fixer par 4 petit argot.
4 déposes le petit circuit de led sur la partie haut.
5 déposes les 2 visse de fixation qui tienne la fiche des lamelles.
6 enlever les lamelles c et b qui serre a rien.
8 crée la découpe mais comment.
C’est très simple prendre une lame de scie a métaux chauffer la sur le gaz et percer un premier trou ou c’est indiquer la retirer immédiatement.
Une fois refroidit crée le passage de lamelle en scient.
Le passage doit être identique au autre et de même écart.
9 découper le contour de la boite découpe A pour crée un dock que l’on va pouvoir mettre sous la borde. (Essayer de faire une découpe bien droite avec au moins 1 cm d’épaisseur car la fiche des lamelles dépasse un peu en dessous.
Ou garder la telle qu’elle découpe B pour une fixation sur la borde.
10 enlever les lamelles de la fiche.
11 couper les câbles à ras de la lamelle et gratter les morceaux de plastique qui reste dessus avec un cutteur.
12 faite chauffer votre faire à souder.
13 garder que deux lamelles et souder dessus les câbles en 6 carres (penser bien à la longueur de câbles désirer)
Le principe pour bien souder est d’étamer les files c’est-à-dire de faire chauffer le file et de mètre de l’étain dessus avant de le souder sur la fiche.
14 remettre les lamelles sur la fiche (une sur A et l’autre sur D) faite attention à la polarité + et – les respecter selon vos couleur rouge+ noir -.
15 refixer la fiche a son emplacement d’origine et remettre les deux visses.
16 passer des morceaux de gaine thermo sur chaque files 3 cm suffiras.
17 souder le porte fusible sur le +
18 glisser la gaine thermo sur les soudures et chauffer la avec un briquet pour la rétracter et ainsi protéger les soudures d’un cour jus.
19 passé encore des morceaux de gaine thermo sur chaque file 3 cm suffira.
20 souder la fiche en T en respectant les polarités.
21 glisser la gaine thermo sur les soudures et chauffer la avec un briquet pour la rétracter et ainsi protéger les soudures d’un cour jus.
22 crée 3 trous sur votre nouveau dock batterie ou vous voulez en respectant un équilibre.
23 fixer votre nouveau dock avec 3 visse a bois ou vous voulez brancher et foncez !!!!!
Faite attention ou vous mettez vos visse de ne percez un cables.
Ou faite comme mois prenez le sur une tronçonneuse A batterie MAC ALLISTER c'est 89 euro on dirait qu’il a était fait pour ça.
Je vais vous expliquer maintenant comment récupérer le dock sur la tronçonneuse cela prend 45 secondes.
1 devisé les deux visses de poignet.
2 déboiter le dock latéralement a l’aide d’un tourne visse plat
3 couper les câbles de liaison entre le dock et la tronçonneuse.
4 il y a plus qu’à tirer le dock est à vous.
J’ai créé aussi une variante avec deux docks en parallèle pour avoir 8 AMP au lieu de 4amp.
ATTENTION ! Ce tutoriel n'est pas sans risques. Ni moi, ni E-Ride Earth ne pourront être tenus responsables en cas de problème.
Soyer indulgent ceci est mon premier tuto !
A la demande de Cervantes et de Ch’Raoul je viens proposer un petit tuto expliquant comment connecter une batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet préférer équiper de contrôleur et moteur 36 volt.
Elles sont très pratique pour les petite sortie au bord de mer car très légère moins de 2 kilo, 4 à 5 kilomètre d’autonomie et interchangeable comme une batterie de visseuse.
Dire qu’une seul suffit non !! Toujours en avoir une autre dans la poche pour pouvoir faire le retour.
Un cross 800 passe à 18 kilo contre 13 kilo pour un 600.
Le prix !!! Conter 150 euro la batterie plus chargeur si vous avez la carte casto c’est 10% en moins.
Je trouve que ce n’est pas excessif pour du lithium les 12 AMP chez evo c’est 669 euro sans chargeur ; là on est à 450 euro en équivalence avec 3 chargeur.
En ce qui s’agit de la fiabilité je les utilise sur tous mes engins depuis 1 ans j’ai jamais eu de problème.
J’en ai démonté une et à ma grande surprise les cellules lithium sont de marque Samsung.
Bref passons au tuto.
J’ai récupérer un socle de batterie sur une tronçonneuse de la marque MAC ALLISTER auquel j’ai soudé la broche en T d'origine et un fusible.
Puis j’ai fait 3 trous sur le support au quel j’ai fixé sur la borde.
Bien prévoir la longueur de câble désiré suivant ou on fixe le socle.
« ATENTION » caresser sa borde avec ces mains les bosses que l’on sent et les reliefs sont les câbles de liaison entre le contrôleur et le récepteur.
Donc éviter de mettre des vissée a ces endroit sinon bobo et réparation de fortune oblige.
Bien faire gaffe à la batterie chez casto car il vende des 1,2 AMP et des 4 AMP 36 volts avec le chargeur bien sûr.
Donc ne pas se tromper c'est la 4amp qui nous intéresse.
Elle se trouve à l’électro portatifs au jardinage.
Sur la borde de mon beau-frère on la installer à côté du bloc batterie plomb pour pouvoir utiliser les deux.
Dans ce cas-là il y a juste à brancher la broche en T qui nous intéresse.
Rien de bien compliqué en soit.
Le plus dur est de trouver un support pour la batterie.
ET dans le cas où on n’a pas de tronçonneuse sous la main comme mois.
Et bien ont acheté deux batterie.
Comme ça on récupère le deuxième chargeur pour fabrique un support que l’on va installer sur la bord et c’est là que commence ce tuto.
Matériel :
(Du fait qu’il me reste plus qu’un chargeur sous la main je vais essayer de vous expliquer sans casser le miens)
Une broche en T à récupérer sur son bloc batterie d’origine ou à acheter dans un magasin de composant électronique.
De la gaine thermo rétractable pour protéger la soudure on en trouve dans tous les magasins de bricolage.
Un cutteur.
Une lame de scie à meto.
De l’étain avec un faire à souder.
Du câble souple en 6 carre on en trouve aussi dans tous les magasins de bricolage ou les câbles du bloc batterie d’origine.
Un porte fusible à récupérer sur son bloc batterie ou à acheter.
Et deux batterie MAC ALLISTER 36 volts 4amp avec chargeur que l’on acheté chez casto.
Le but dans ce tuto et de crée un emplacement sur le bloc chargeur pour rajouter une broche qui à l’ origine n’existe pas.
1 démonter les 4 visse à l’arrière du chargeur ouvrir le chargeur
2 couper les câble qui relie la partie basse et haute du chargeur.
3 déposer le cache gris de la partie haut qui est fixer par 4 petit argot.
4 déposes le petit circuit de led sur la partie haut.
5 déposes les 2 visse de fixation qui tienne la fiche des lamelles.
6 enlever les lamelles c et b qui serre a rien.
8 crée la découpe mais comment.
C’est très simple prendre une lame de scie a métaux chauffer la sur le gaz et percer un premier trou ou c’est indiquer la retirer immédiatement.
Une fois refroidit crée le passage de lamelle en scient.
Le passage doit être identique au autre et de même écart.
9 découper le contour de la boite découpe A pour crée un dock que l’on va pouvoir mettre sous la borde. (Essayer de faire une découpe bien droite avec au moins 1 cm d’épaisseur car la fiche des lamelles dépasse un peu en dessous.
Ou garder la telle qu’elle découpe B pour une fixation sur la borde.
10 enlever les lamelles de la fiche.
11 couper les câbles à ras de la lamelle et gratter les morceaux de plastique qui reste dessus avec un cutteur.
12 faite chauffer votre faire à souder.
13 garder que deux lamelles et souder dessus les câbles en 6 carres (penser bien à la longueur de câbles désirer)
Le principe pour bien souder est d’étamer les files c’est-à-dire de faire chauffer le file et de mètre de l’étain dessus avant de le souder sur la fiche.
14 remettre les lamelles sur la fiche (une sur A et l’autre sur D) faite attention à la polarité + et – les respecter selon vos couleur rouge+ noir -.
15 refixer la fiche a son emplacement d’origine et remettre les deux visses.
16 passer des morceaux de gaine thermo sur chaque files 3 cm suffiras.
17 souder le porte fusible sur le +
18 glisser la gaine thermo sur les soudures et chauffer la avec un briquet pour la rétracter et ainsi protéger les soudures d’un cour jus.
19 passé encore des morceaux de gaine thermo sur chaque file 3 cm suffira.
20 souder la fiche en T en respectant les polarités.
21 glisser la gaine thermo sur les soudures et chauffer la avec un briquet pour la rétracter et ainsi protéger les soudures d’un cour jus.
22 crée 3 trous sur votre nouveau dock batterie ou vous voulez en respectant un équilibre.
23 fixer votre nouveau dock avec 3 visse a bois ou vous voulez brancher et foncez !!!!!
Faite attention ou vous mettez vos visse de ne percez un cables.
Ou faite comme mois prenez le sur une tronçonneuse A batterie MAC ALLISTER c'est 89 euro on dirait qu’il a était fait pour ça.
Je vais vous expliquer maintenant comment récupérer le dock sur la tronçonneuse cela prend 45 secondes.
1 devisé les deux visses de poignet.
2 déboiter le dock latéralement a l’aide d’un tourne visse plat
3 couper les câbles de liaison entre le dock et la tronçonneuse.
4 il y a plus qu’à tirer le dock est à vous.
J’ai créé aussi une variante avec deux docks en parallèle pour avoir 8 AMP au lieu de 4amp.
Dernière édition par tazfreud le Ven 10 Jan 2014 - 16:07, édité 2 fois
tazfreud- Localisation : PACA
Messages : 91
Date d'inscription : 25/08/2013
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Merci Tazfreud pour le partage............
Ch'raoul- Localisation : Béthune
Messages : 1056
Date d'inscription : 04/05/2012
Age : 51
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Est ce que les batteries sous le skate sont protégées contre les pierres ?
Christian- Modérateur
- Localisation : Alpes (région Grenoble 38) et Pornichet, St Brévin (44)... en été
Messages : 2962
Date d'inscription : 13/10/2010
Age : 57
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
C est bien,
Précis impeccable...
4 ah par contre on doit pas jouer longtemps avec le skate ou il en faut un bon paquet dans le sac à dos...
Précis impeccable...
4 ah par contre on doit pas jouer longtemps avec le skate ou il en faut un bon paquet dans le sac à dos...
malouin- Modérateur
- Localisation : St Malo De Guersac
Messages : 1415
Date d'inscription : 28/11/2012
Age : 43
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Pas plus que le bloc batterie d'origine.Christian a écrit:Est ce que les batteries sous le skate sont protégées contre les pierres ?
Comme jai dit précédemment idéale pour les sorties sur le bord de mer .
Ou pour équiper un 600 qui reste toujours sur le bitume .
tazfreud- Localisation : PACA
Messages : 91
Date d'inscription : 25/08/2013
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Comme secours,au cas ou on a mal calculé son parcours,
dans le sac ça peut le faire 36v sous cette forme...
dans le sac ça peut le faire 36v sous cette forme...
Ch'raoul- Localisation : Béthune
Messages : 1056
Date d'inscription : 04/05/2012
Age : 51
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
36 volts et 1/3 de l’autonomie d'une batterie d'origine.
J'ai édité le tuto avec explication pour récupérer le dock sur l'élagueuse Mac Allister MCS36-LI et présenter une variante en 8 AMP.
J'ai édité le tuto avec explication pour récupérer le dock sur l'élagueuse Mac Allister MCS36-LI et présenter une variante en 8 AMP.
tazfreud- Localisation : PACA
Messages : 91
Date d'inscription : 25/08/2013
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
RYOBI va sortir des batterie 48 volts 10 amps Lithium maintenant .
tazfreud- Localisation : PACA
Messages : 91
Date d'inscription : 25/08/2013
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
merc ipour le tuto tazfreud! et surtout pour la prevention du risque vis a vis d'e ride earth
Re: "TUTO"Pose de batterie MAC ALLISTER lithium 36 volt 4amp de chez casto sur nos jouet
Vous avez des retours sur la durée de vie de ce genre de batterie ? 250W en 36V ça fait 7A, on tire presque 2C (intensité égale à 2 fois la capacité), c'est un peu la limite standard en lithium ion.
Apparemment Casto ne vend plus la batterie (mais a toujours le taille-haies et la tronçonneuse en rayon ).
j'ai trouvé une alternative chez Leroy Merlin, je me suis dit que ça pouvait vous intéresser :
36V 4Ah pour 120€ sans chargeur
https://www.leroymerlin.fr/v3/p/produits/batterie-lithium-ion-sterwins-36v4ah-li-2-36-v-4-ah-e1400881876
et 36V 2Ah pour 85€
https://www.leroymerlin.fr/v3/p/produits/batterie-lithium-ion-sterwins-36v2ah-li-2-36-v-2-ah-e1400881877
+ chargeur 30€ : https://www.leroymerlin.fr/v3/p/produits/chargeur-lithium-ion-36vc-li-2-sterwins-e1400881885
chez Ryobi, y'en a pour 110€ de plus, mais peut-être plus fiable et plus de chance de trouver une batterie neuve dans 2 ans ?
36V 4Ah 180€ sans chargeur
https://www.leroymerlin.fr/v3/p/produits/batterie-lithium-ion-ryobi-bpl3640-36-v-4-ah-e1401707096
chargeur 80€
https://www.leroymerlin.fr/v3/p/produits/chargeur-lithium-ion-bcl3620-ryobi-e1401196320
Apparemment Casto ne vend plus la batterie (mais a toujours le taille-haies et la tronçonneuse en rayon ).
j'ai trouvé une alternative chez Leroy Merlin, je me suis dit que ça pouvait vous intéresser :
36V 4Ah pour 120€ sans chargeur
https://www.leroymerlin.fr/v3/p/produits/batterie-lithium-ion-sterwins-36v4ah-li-2-36-v-4-ah-e1400881876
et 36V 2Ah pour 85€
https://www.leroymerlin.fr/v3/p/produits/batterie-lithium-ion-sterwins-36v2ah-li-2-36-v-2-ah-e1400881877
+ chargeur 30€ : https://www.leroymerlin.fr/v3/p/produits/chargeur-lithium-ion-36vc-li-2-sterwins-e1400881885
chez Ryobi, y'en a pour 110€ de plus, mais peut-être plus fiable et plus de chance de trouver une batterie neuve dans 2 ans ?
36V 4Ah 180€ sans chargeur
https://www.leroymerlin.fr/v3/p/produits/batterie-lithium-ion-ryobi-bpl3640-36-v-4-ah-e1401707096
chargeur 80€
https://www.leroymerlin.fr/v3/p/produits/chargeur-lithium-ion-bcl3620-ryobi-e1401196320
pierrot22- Localisation : Rennes (35)
Messages : 105
Date d'inscription : 05/02/2013
Age : 36
Sujets similaires
» "TUTO" pose de batterie lithium 36 V VAE sur skate 36 V.
» Batterie Lithium 12 ou 18?
» Batterie Lithium 12Ah
» recherche site pour achat batterie evo 800
» Bruit sur batterie lithium
» Batterie Lithium 12 ou 18?
» Batterie Lithium 12Ah
» recherche site pour achat batterie evo 800
» Bruit sur batterie lithium
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
